Monte charge hydraulique / Plateforme de levage


Les monte-charges hydrauliques verticaux autrement appelé plateforme de stockage proposés par Loraltec sont exclusivement destinés au transport de charges et de marchandises dans le cadre d’une application industrielle.

Le monte-charge industriel - La plateforme de levage ne dispose pas, par définition des commandes de montée, de descente et d'arrêt d’urgence sur la plate-forme elle-même. Le monte-charge industriel - La plateforme de levage dans son ensemble sera être protégé par soit des murs ou alors des cloisons grillagées interdisant un contact entre les utilisateurs et le système.
Le plateau du monte-charge sera équipé d'un ou de 2 portillons asservis par l'automate de commande. Sur les cotés non équipés d'un portillon, on trouvera une rambarde de hauteur 1.100mm afin d'empêcher les marchandises de tomber du plateau lors des manœuvres de montée et descente.

Afin d'éviter un décaissement lors de l'installation du monte charge, il est possible d'installer une rampe pour l'accès au plateau posé au niveau le plus bas.
Monte charge levé
Monte charge avec grille de protection et rampe d'accès Les monte-charges industriels Loraltec sont de type mono-colonne, avec une charge possible de 100 à 2000 kg. La course maximale est de 12.000mm et la vitesse de levée est de 0,1 ou 0,15m/s.

L'alimentation électrique de la plateforme de stockage peut être au choix du 230 V, mono phase, 50/60 Hz, 230 V, triphasé, 50/60 Hz ou encore du 400 V, triphasés, 50/60 Hz.

Le monte-charge industriel Loraltec est un monte charge de type hydraulique à action indirecte, avec un cylindre à vérin unique avec soupape de sécurité. L'unité de puissance avec moteur est équipée d'une valve anti-retour, d'une valve de pression, du réglage de pression et d'un bouton manuel d’abaissement.

Les monte-charges Loraltec forment un complément idéal aux plateformes et mezzanines de stockage. En effet, le monte charge permet de charger ou de décharger avec beaucoup de facilité et de flexibilité les marchandises stockées aux étages supérieurs.

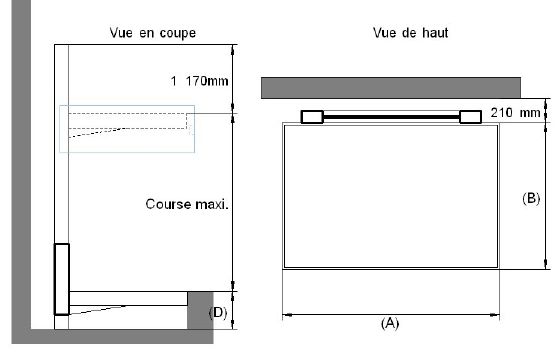

Vue schématique d'un monte-charge industriel
Schéma monte charge

Dimensions minimales & maximales du plateau
(fonction de la charge maximale du plateau)
Charge maximale sur plateau Coté (A) min/max
Coté (B) min/max
Niveau (D) : fixe
100, 200, 300, 400, 500 ou 750 kg de 800 à 2.200 mm de 800 à 1.500 mm 120 mm
1.000, 1.500 ou 2.000 kg de 1.000 à 2.800 mm de 800 à 2.000mm 230 mm



Dimensions et charge du plateau du monte-charge
Charge sur le plateau : kg
Largeur du plateau (A) : mm
Profondeur du plateau (B) : mm

Équipements pour le plateau du monte-charge
Rampe d'accès :
Portillon sur plateforme :

Niveaux et hauteurs des niveaux à desservir par le monte-charge
(La hauteur maximale est de 12.000mm)
Niveau 0 : mm sur plateau
Niveau 1: mm sur plateau
Niveau 2 : mm sur plateau
Niveau 3 : mm sur plateau
Niveau 4 : mm sur plateau

Divers
Observations :
Plan/croquis à joindre :
